各规格立体声调频广播发射机功放
1.5 k w立体声调频广播发射机功放
■功放合成效率高:采用一次性功率合成方案，解决了多次合成插入损耗大及高頻接插
件容易接触不良等弊端， 提高了合成效率（功放合成效率不低于75% ,经典值达80% )
■功率余量大:设计余量达1800W .功率冗余.提高了功放模块稳定性。
■功放模块化:毎块功放模块拄立成组件，各项指标性能一致，方便流水生产，维修时
可以直接替换，不需要任何调整。
■功放电路匹配简捷化：采用进口原材料加工的PCB板 ,经过镀银后作为功放输出基板
匹配元件由PC8 板直接输出，元器件少，一致性好，且耐高温.耐高压、耐腐蚀，损耗
小，可以长期稳定工作.
■宽带设计：在87 ~ 108MHz内改变发射频率无需任何调整。
■保护功能完善:有过温、过压、过流.驻波比及射頻防雷等保护.另该机采用的功放模
块具有负载严重适配自我保护功能.
3 KM / 5 KM立体声调频广播发射机功放
■功放合成效率高:采用一次性功率合成方案，解决了多次合成插入损耗大及高頻接插
件容易接触不良等弊端， 提高了合成效率（功放合成效率不低于75% ,经典值达80% )
■功率余量大:设计余量达4800W/10000W .功率冗余，提高了功放模块稳定性。
■功放模块化:毎块功放模块拄立成组件，各项指标性能一致，方便流水生产，维修时
可以直接替换，不需要任何调整。
■功放电路匹配简捷化：采用进口原材料加工的PCB板 ,经过镀银后作为功放输出基板
匹配元件由PC8 板直接输出，元器件少，一致性好，且耐高温.耐高压、耐腐蚀，损耗
小，可以长期稳定工作。
■宽带设计：在87 ~ 108MHz内改变发射频率无需任何调整。
■保护功能完善:有过温、过压、过流.驻波比及射頻防雷等保护.另该机采用的功放模
块具有负载严重适配自我保护功能.
■电源功率余量大：该机采原装进口3*3kW/6*3kW开关电源，功串冗余。效
率高达90.5% ,输入电压范围宽，适应性强，稳定性可靠.任意一组3kW开关
电源不工作时整机能不间断播出。
■散热性能好：采用高密齿型散热器 ,开模一次成型，具有
热传导能力.同时采用多组日本SAN风扇， 使用吹风抽
风双保险结合方式，确保任意一个风扇停止工作时整机能
不间断播出。
■激励器通用化：整机可采用本厂生产的FM-30I激励器
也可选择国际行激励器的激励器。
■该机具备遥测遥控功能，方便用户远程控制
维护方便。

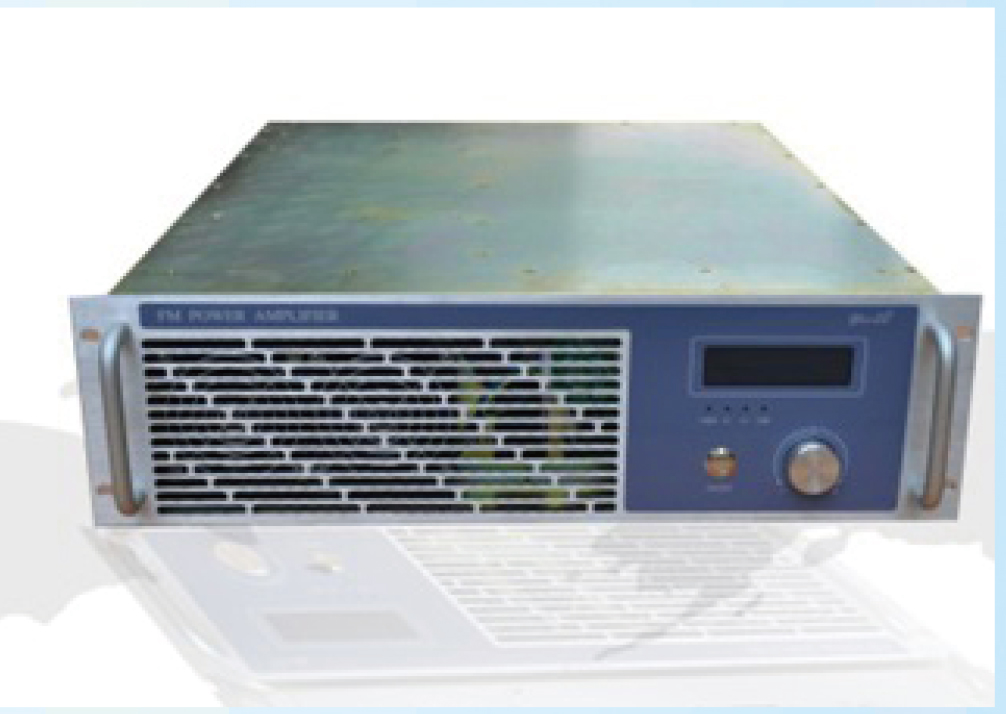

农村应急广播功率放大器
■采用国外先进的表面安装(SMT)技术，电性能指标高 .工艺性强
■该系列末级功放采用大功串射频功率管，输出功率大（富裕50%左右〉抗过载能力强
■采用风机强制冷却功放和电源单元
■采用液晶显示，更改发射频率，无霈任何调整
■具有驻波比失配.过压.过流.等保护电路，工作可靠
■输入功率300MW,可以根提用户设计
■输出功率30-500W
